Descripción

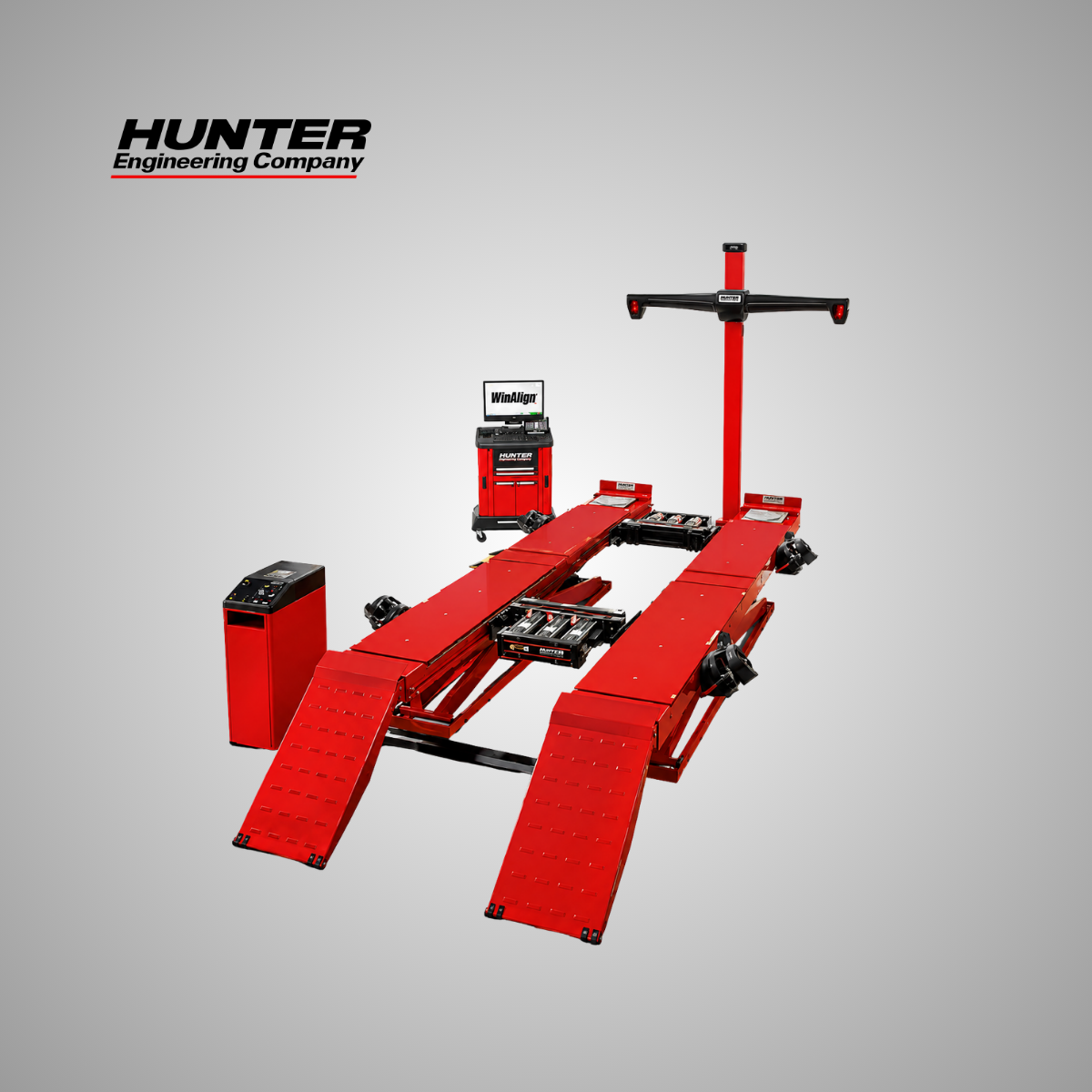

Alineadora WinAlign HawkEye Elite® con mueble estándar, cámaras motorizadas y rampa RX45

La Alineadora WinAlign HawkEye Elite® es un sistema profesional de alineación de ruedas de Hunter Engineering.

Esta configuración combina la tecnología de medición digital HawkEye Elite® con el software de alineación WinAlign®. Además, incorpora cámaras de alta resolución con posicionamiento motorizado.

El sistema también incluye adaptadores patentados QuickGrip® y una rampa de alineación tipo tijera RX45.

Medición rápida y precisa

La alineadora permite medir camber, caster y toe en las cuatro ruedas.

Además, el procedimiento de medición está diseñado para obtener resultados completos en aproximadamente 70 segundos.

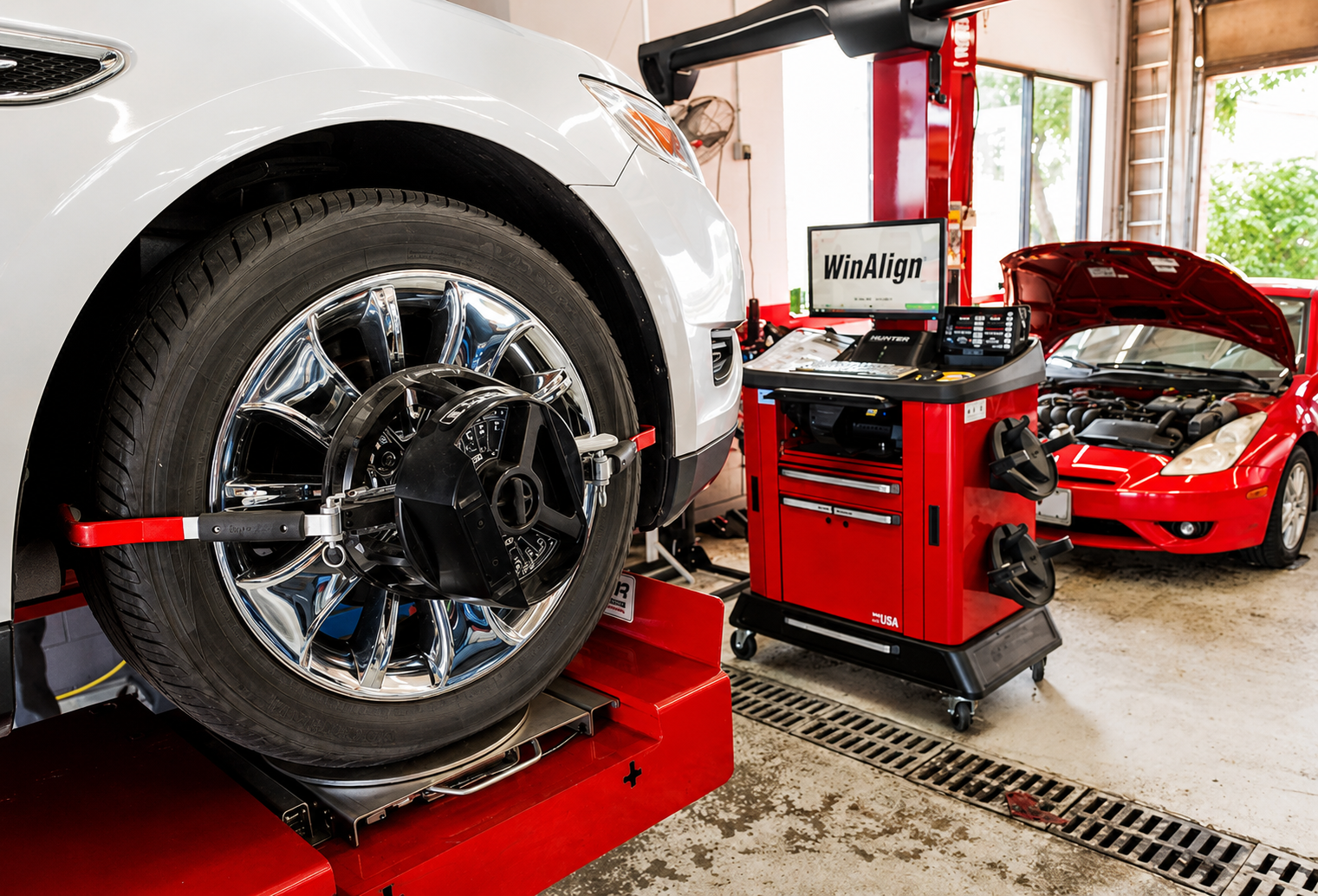

Las cuatro cámaras de alta resolución trabajan de forma simultánea. De esta manera, capturan la posición y orientación de los objetivos tridimensionales instalados en las ruedas.

Como resultado, el técnico obtiene información precisa para realizar el proceso de alineación.

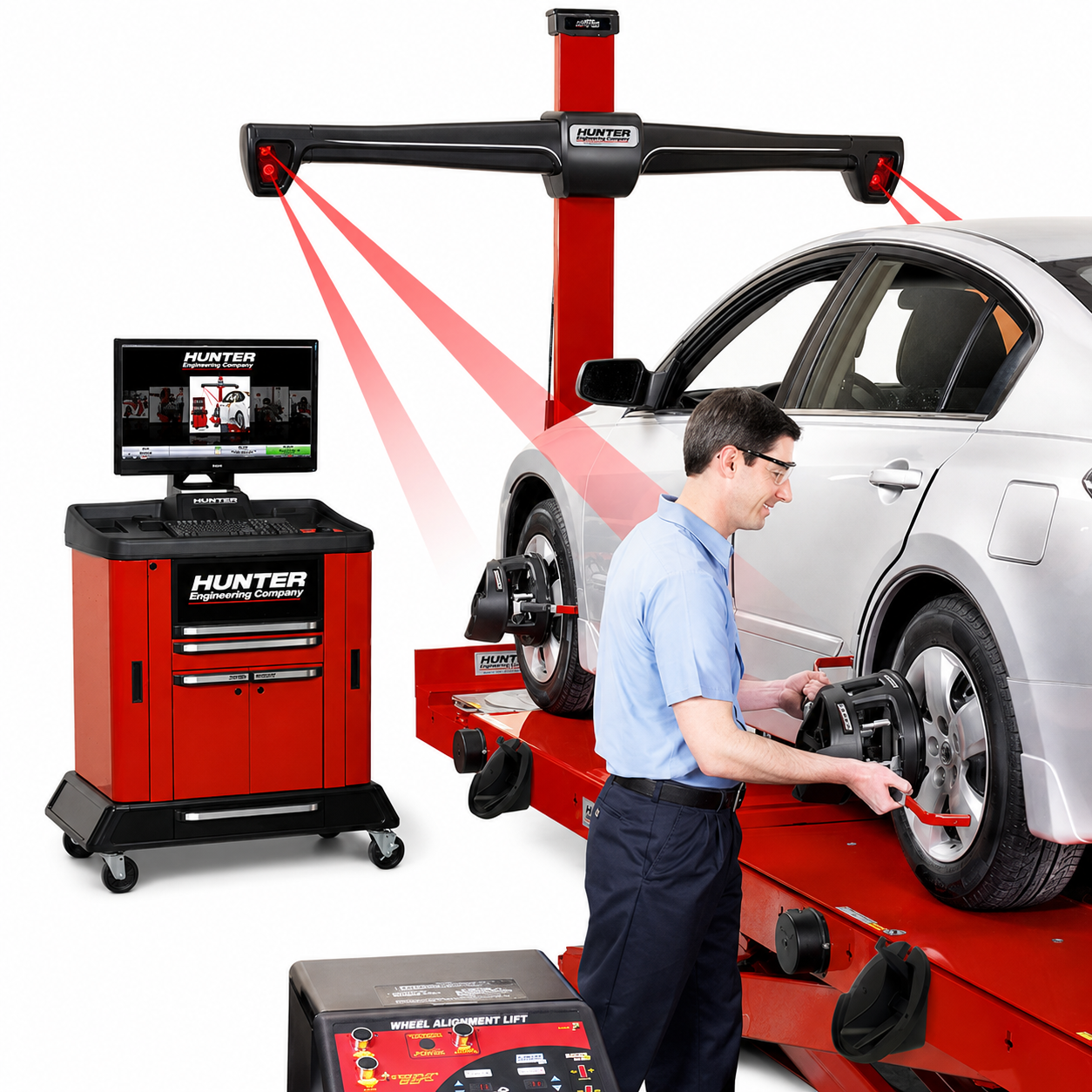

Cámaras motorizadas

Las cámaras motorizadas facilitan el posicionamiento del sistema durante el servicio.

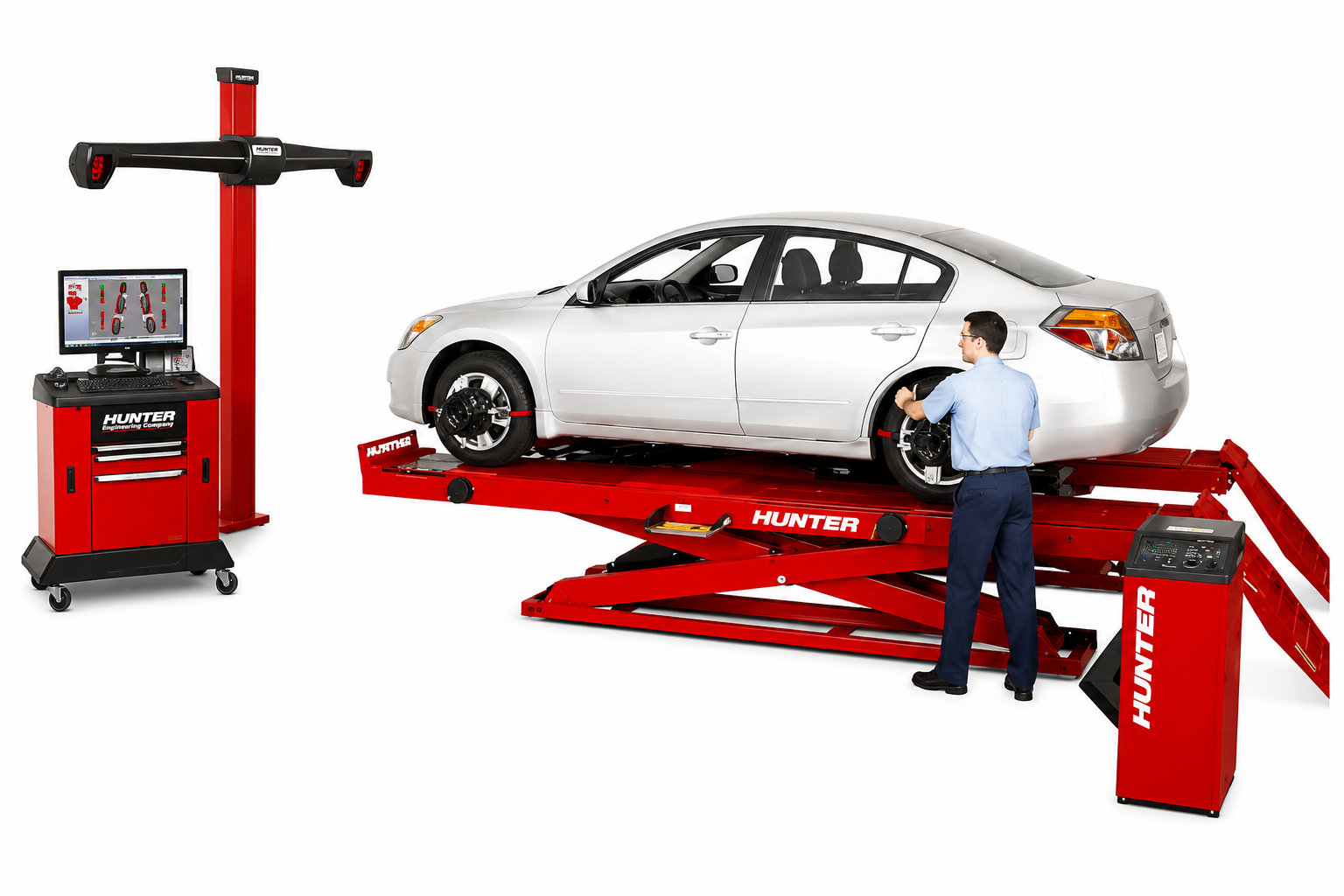

Su movimiento vertical se ajusta automáticamente según la altura del elevador. Por lo tanto, el sistema puede adaptarse a diferentes posiciones de trabajo.

Esta característica también facilita el servicio en distintos tipos de vehículos. Asimismo, ayuda a reducir los desplazamientos innecesarios del técnico.

Mueble estándar

El mueble estándar ofrece una configuración tradicional para el sistema de alineación.

Su diseño permite organizar los componentes principales del equipo en un solo espacio. Además, proporciona una solución práctica para talleres con diferentes configuraciones de servicio.

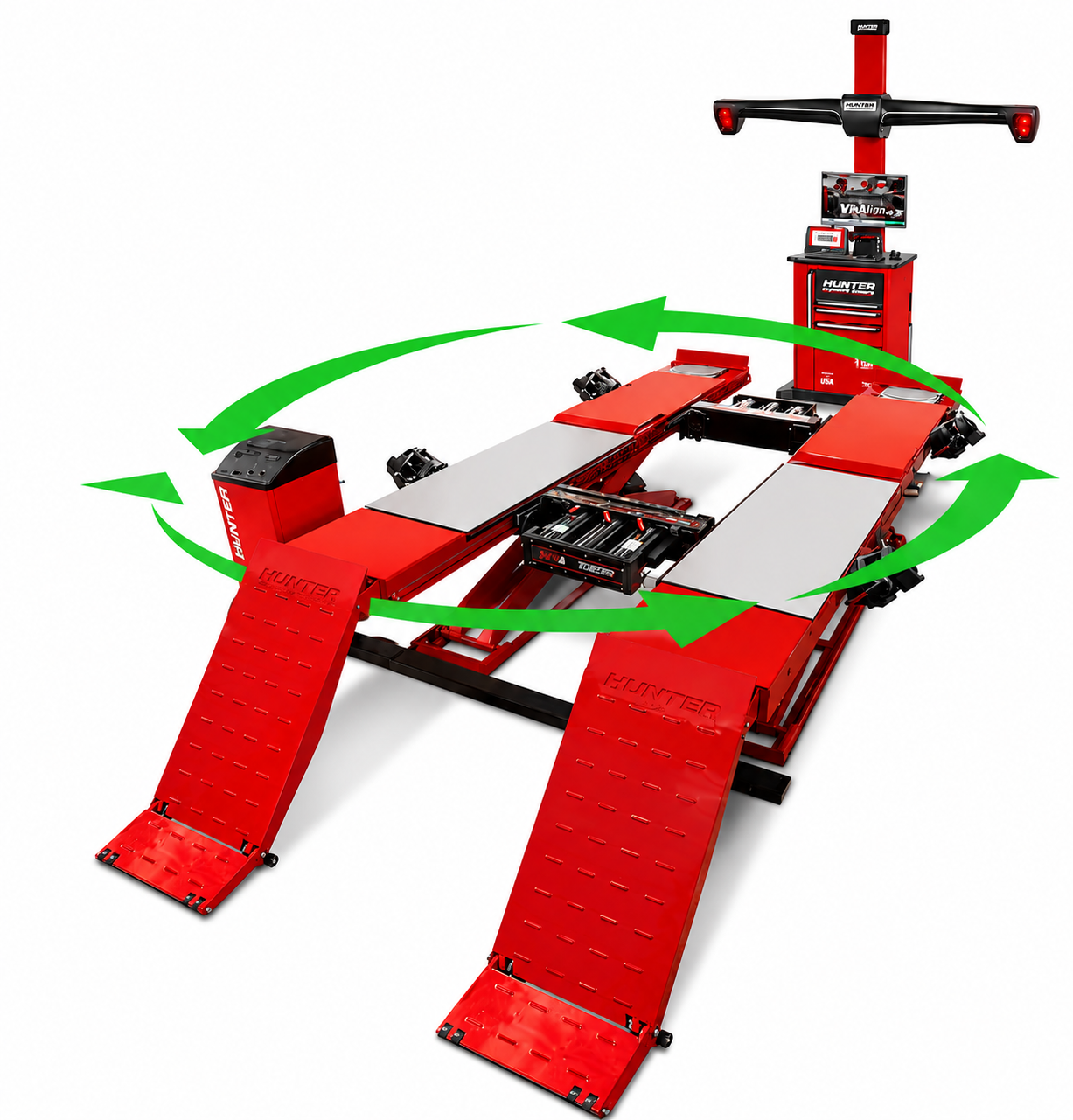

Rampa de alineación RX45

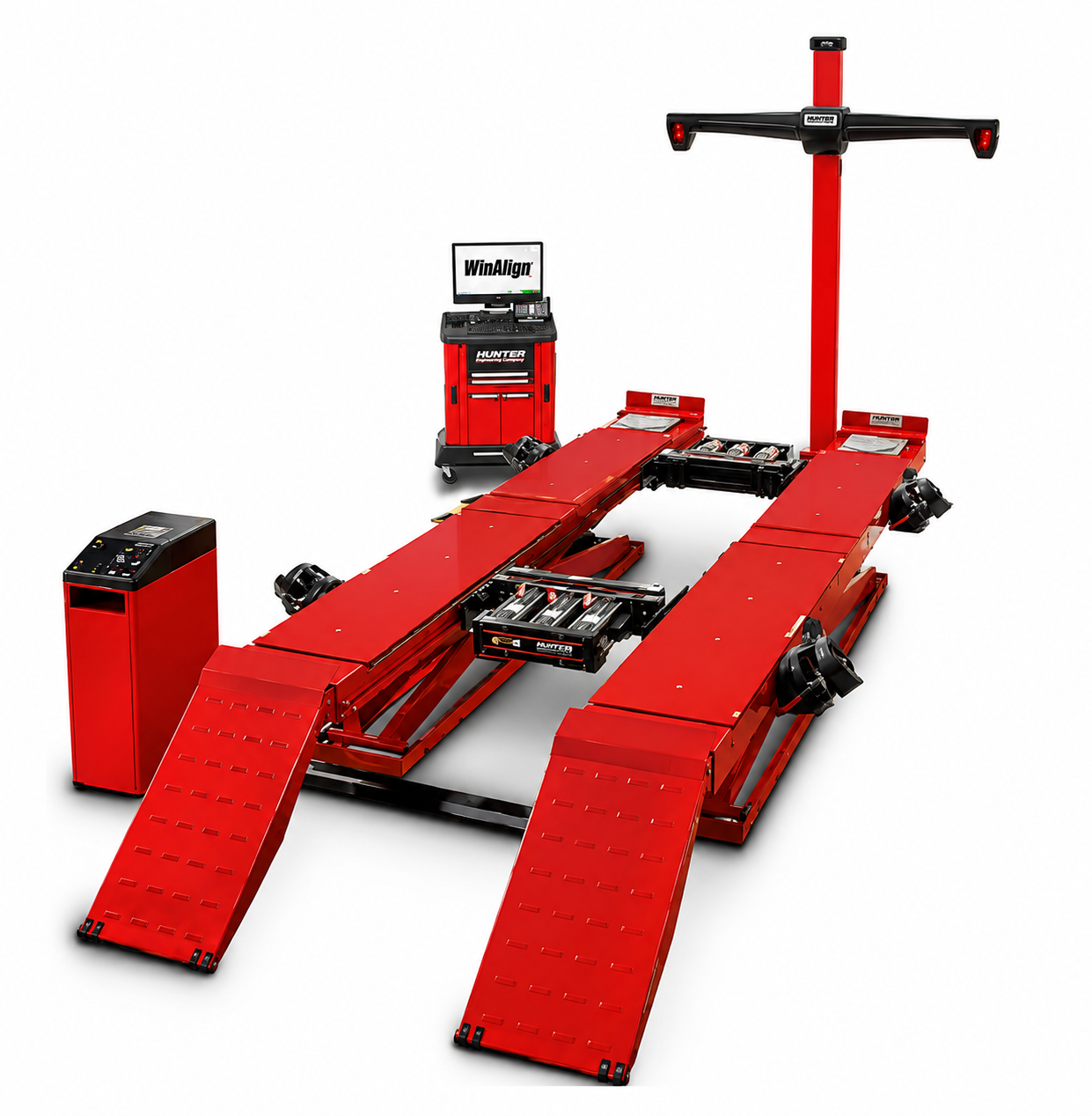

La RX45 es una rampa de alineación con diseño tipo tijera.

Cuenta con una capacidad de hasta 4,536 kg. Sus pistas tienen aproximadamente 610 mm de ancho.

La rampa está disponible para instalaciones sobre superficie o empotradas. Además, puede configurarse con opciones como PowerSlide® e InflationStation™, según el modelo seleccionado.

Por lo tanto, la RX45 ofrece una solución versátil para diferentes necesidades de servicio.

Software WinAlign®

El sistema utiliza el reconocido software de alineación WinAlign®.

Este software proporciona herramientas que ayudan al técnico durante todo el proceso. Además, incluye gráficos 3D y guías visuales para facilitar la interpretación de los resultados.

También cuenta con una amplia base de datos de información de vehículos. De esta manera, el técnico puede acceder a los datos necesarios para realizar diferentes procedimientos de alineación.

Mayor productividad en el taller

La combinación de HawkEye Elite®, WinAlign®, cámaras motorizadas y RX45 ayuda a optimizar el proceso de alineación.

El sistema reduce el tiempo necesario para configurar el equipo. Además, disminuye los recorridos alrededor del vehículo.

Como resultado, el taller puede mejorar la productividad y atender más vehículos durante la jornada.

Beneficios principales

• Resultados rápidos: obtenga mediciones completas en aproximadamente 70 segundos.
• Mayor precisión: las cuatro cámaras capturan simultáneamente la posición de los objetivos.
• Configuración automática: las cámaras motorizadas se ajustan según la altura del elevador.
• Mayor productividad: reduzca los tiempos de configuración y los desplazamientos del técnico.
• Gráficos 3D: facilite la interpretación de las mediciones y los procedimientos.
• Guías para técnicos: WinAlign® ofrece instrucciones visuales durante el servicio.
• Contenido de apoyo: incluye más de 400 videos y animaciones.
• Amplia información vehicular: acceda a una extensa base de datos de especificaciones.
• Mayor versatilidad: la RX45 permite diferentes configuraciones de instalación.
• Alta capacidad: la rampa soporta vehículos de hasta 4,536 kg.

¿Está aprovechando todo el potencial de su taller?

La Alineadora WinAlign HawkEye Elite® con mueble estándar, cámaras motorizadas y rampa RX45 combina velocidad, precisión y tecnología avanzada.

Además, su integración con WinAlign® facilita el trabajo del técnico. Al mismo tiempo, las cámaras motorizadas agilizan el proceso de medición.

Por otro lado, la rampa RX45 proporciona una plataforma robusta para realizar servicios de alineación.

Así, esta solución ayuda a los talleres a mejorar sus procesos. También permite ofrecer un servicio de alineación más rápido, preciso y profesional.

Carácterísticas

WA560E Consola
20-2934-1 Base para monitor
20-2871-1 Bracket para monitor
CTN2285PALLSS06 CPU con Software (PA=0B, LL=18, SS=28)
20-3564-1 Control Remoto XF2
227-103-2 Monitor 32″ (sugerencia compra local)
167-117-2 Impresora (sugerencia compra local)
HE421LC3E* Sensores
20-2076-1 Platos Neumaticos “PowerSlide”
20-2813-1 CodeLink 2
RX45KFLIS-216E Elevador peana larga montado empotrado en piso con
sistema de inflado y PowerSlide
133-85-1 Gato “Swing Air Jack” con capacidad 2700Kg
20-3438-1 Conjunto de iluminacion “Align Lights”
20-2050-1 Targets para medicion altura en vivo
20-3565-1 Kit Inclinometro para MercedesBenz
* HE421LC3E para corriente 110V / 60Hz; HE421LZ3E para 220V / 50Hz
Las cámaras suben y bajen automáticamente según la altura del elevador
