Descripción

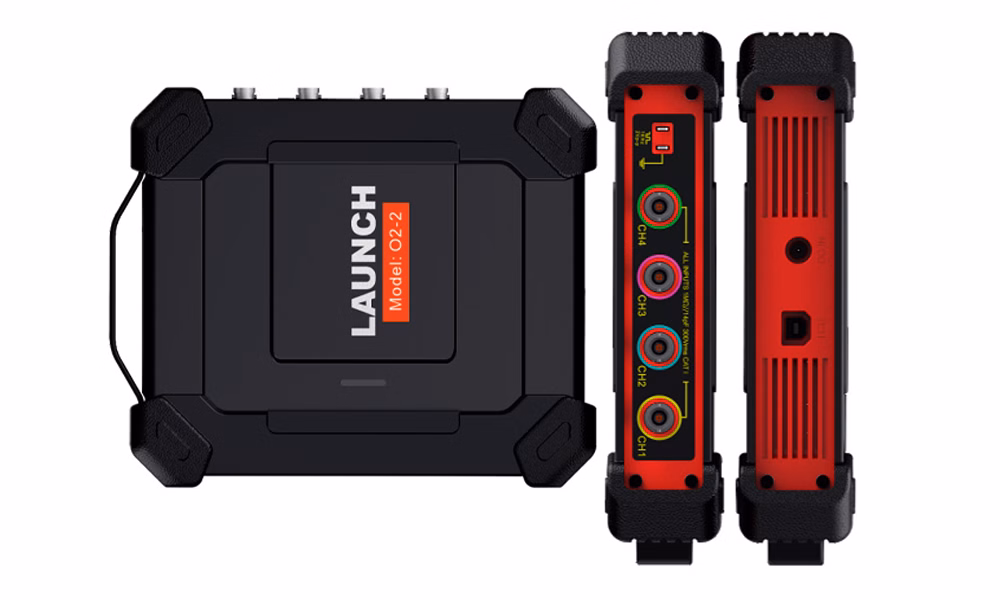

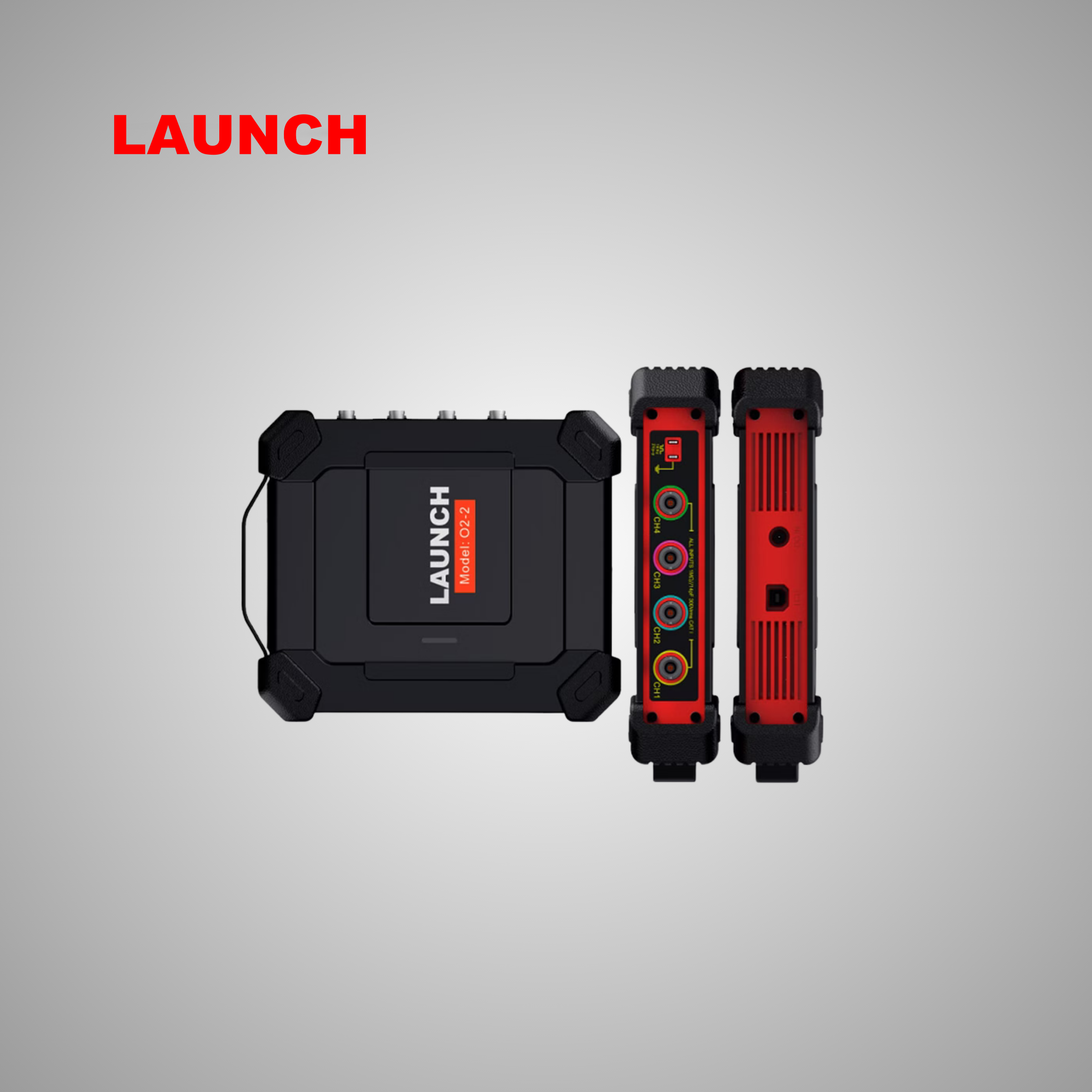

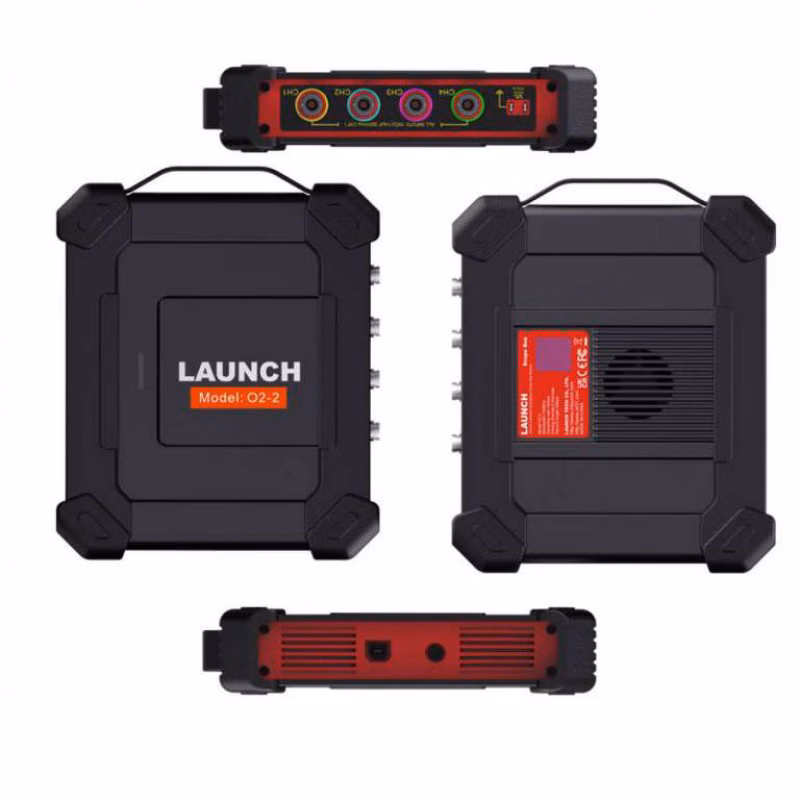

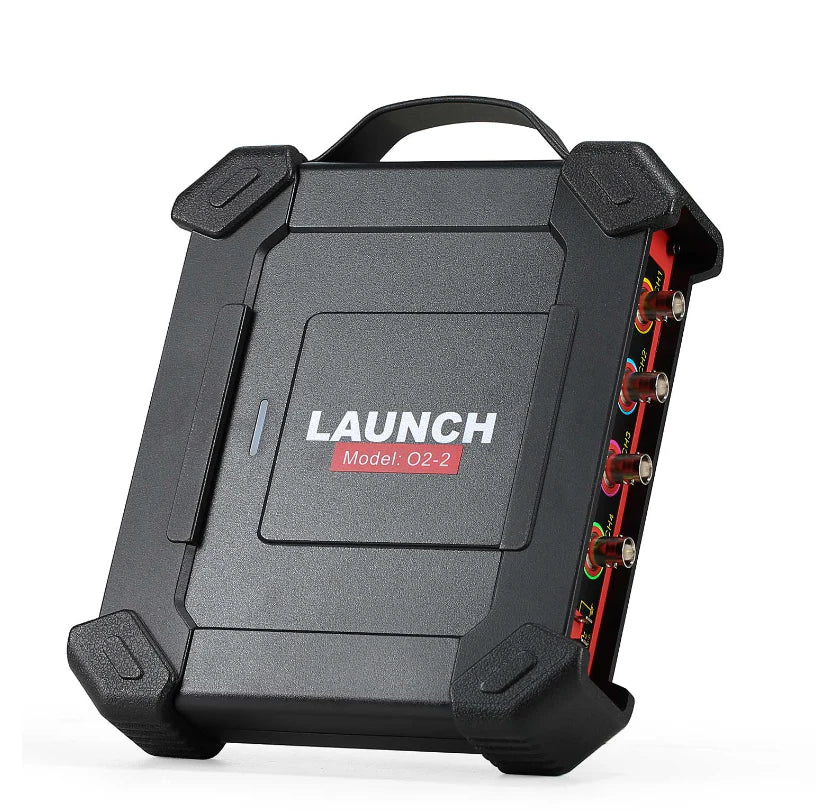

Osciloscopio automotriz LAUNCH Scopebox O2-2

El osciloscopio automotriz LAUNCH Scopebox O2-2 es un módulo de diagnóstico diseñado para analizar señales eléctricas en vehículos. Se integra con equipos de diagnóstico LAUNCH compatibles y permite visualizar formas de onda para identificar irregularidades en circuitos, sensores y actuadores.

A diferencia de un escáner que se enfoca en códigos de falla y datos electrónicos, este módulo permite examinar el comportamiento de las señales eléctricas. Por eso, es una herramienta útil para técnicos que necesitan profundizar en el diagnóstico de sistemas automotrices.

Características principales del osciloscopio automotriz

El LAUNCH O2-2 combina funciones de medición y análisis para facilitar la revisión de señales eléctricas. Entre sus características destacan:

• Cuatro canales: permite observar y comparar varias señales eléctricas durante una prueba.
• Ancho de banda de 100 MHz: facilita el análisis de señales de alta frecuencia dentro de las capacidades del equipo.
• Mediciones automáticas: ofrece 23 variantes de medición para agilizar la lectura de datos.
• Grabación y reproducción: permite guardar formas de onda y revisarlas posteriormente.
• Captura rápida: incorpora una función para capturar formas de onda mediante una sola acción.
• Zoom de señales: ayuda a examinar detalles específicos de las mediciones.
• Autocalibración: optimiza la ruta de señal para contribuir a la precisión de las mediciones.
• Análisis matemático: permite aplicar operaciones como suma, resta, multiplicación y FFT a las formas de onda.

Además, el equipo cuenta con resolución vertical de 8 bits, impedancia de entrada de 1 MΩ ±1.5 % y protección contra sobrecarga de ±200 V en una sola entrada.

Beneficios para el diagnóstico electrónico automotriz

Con un osciloscopio automotriz, el técnico puede observar señales que ayudan a detectar comportamientos eléctricos irregulares. De esta manera, puede complementar la información del escáner y realizar comprobaciones más detalladas antes de determinar una reparación.

Asimismo, guardar y reproducir las formas de onda facilita comparar mediciones durante el proceso de diagnóstico. Esto puede ayudar a investigar fallas intermitentes y evaluar el comportamiento de los componentes.

Aplicaciones del LAUNCH Scopebox O2-2

Este módulo está orientado a talleres automotrices, centros de diagnóstico electrónico y técnicos especializados en sistemas eléctricos y electrónicos de vehículos.

Entre sus aplicaciones se encuentran las pruebas de circuitos, sensores, actuadores y sistemas de encendido. Sin embargo, para utilizarlo es necesario contar con un equipo LAUNCH compatible y confirmar la versión de software requerida.
